青岛赛艇推广培训中心项目施工方案

一、工程概况
1、地理位置：山东省青岛市

2、工程名称：赛艇推广培训中心项目

3、功能定位：赛艇培训码头
4、浮动平台面积约为：180m?

5、设计使用年限；20年（需专业公司定期维护检修）

6、安全等级：二级

7、建筑抗震设防类别：丁类

二、工程设计依据
1、设计依据
本项目设计以中国规范为标准,如下：

《铝合金结构设计规范》（GB50429-2007）

《铝合金建筑型材》（GB/T 5237）；

《铝及铝合金挤压棒室温纵向力学性能》（GB/T 3191）；

《斜坡码头及浮码头设计与施工规范》（JTJ215-98）；

《码头附属设施技术规范》（JTJ297-2001）；

《水运工程抗震设计规范》（JTJ225-98）；

《混凝土结构设计规范》GB50010-2011

《建筑地基基础设计规范》GB50007-2011

《涂装前钢材表面锈蚀等级和除锈等级》GBT8923-2011

《城市桥梁设计规范》CJJ11-2019

《游艇码头设计规范》JTS165-7-2014

国家、交通部及相关行业现行标准及规范。

三、设计条件

设计荷载主要依据中国《建筑结构荷载规范》GB50009-2012

具体荷载取值如下:
（1）平台垂直承载力
干舷高约300mm

（2）受载：200kg/㎡

（3）安全使用范围
水面风浪0-3级内为安全使用范围
水面风浪4-5级内可以使用，防止游客滑倒

水面风浪6-7级内,但必须加强安全保护
水面风浪8级以上内但必须加强安全保护，禁止使用。

（4）建筑物等级：水工建筑物等级为Ⅱ级

（5）设计荷载：浮动码头荷载：2.0Kpa

四、材料标准及施工精度要求

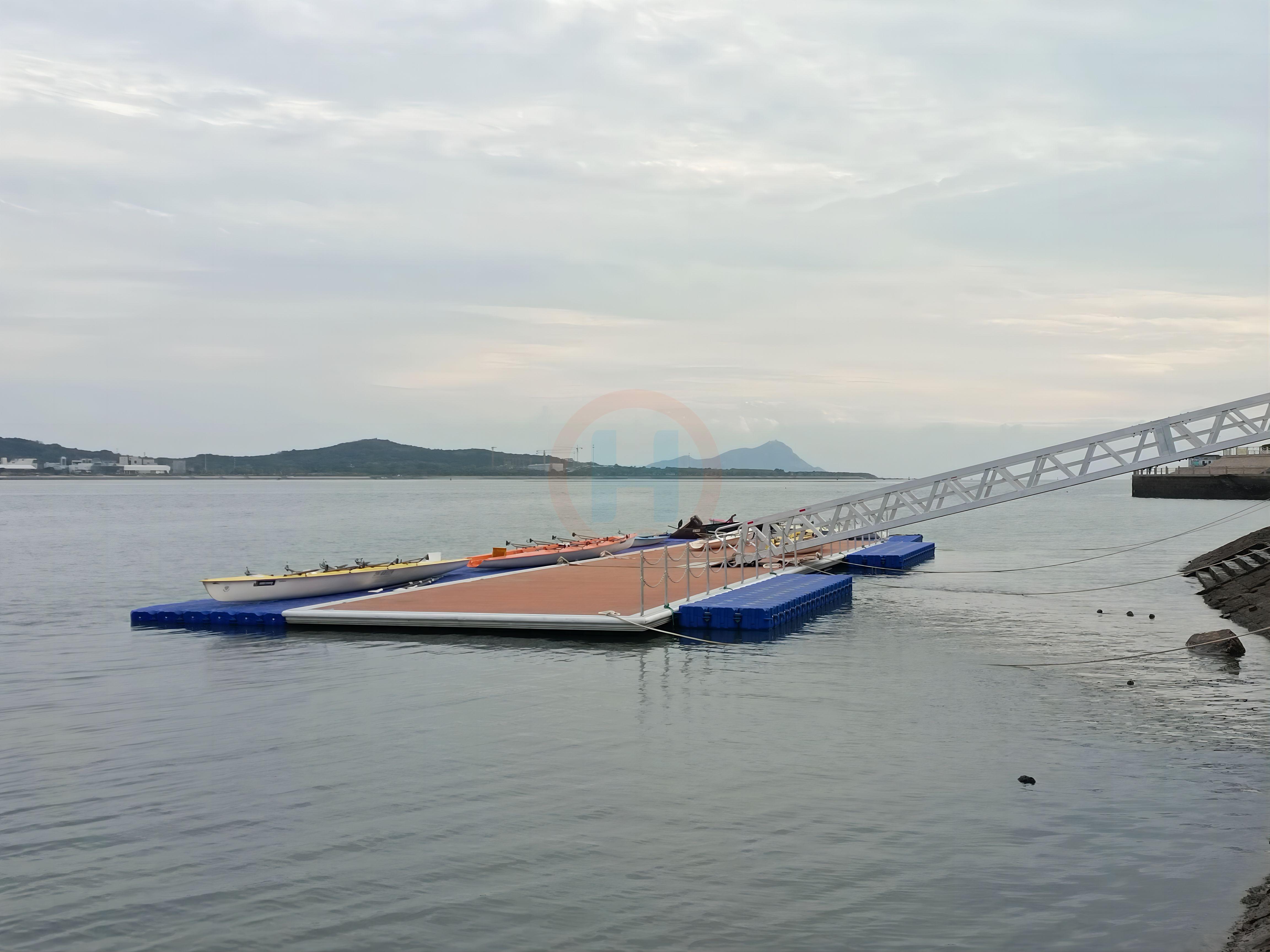

（1）码头长度为30m，宽度为6m，总面积为180m?。以上规格尺寸长度允许偏差≤±30mm，宽度允许偏差≤±20mm，对角线允许偏差≤±30mm。

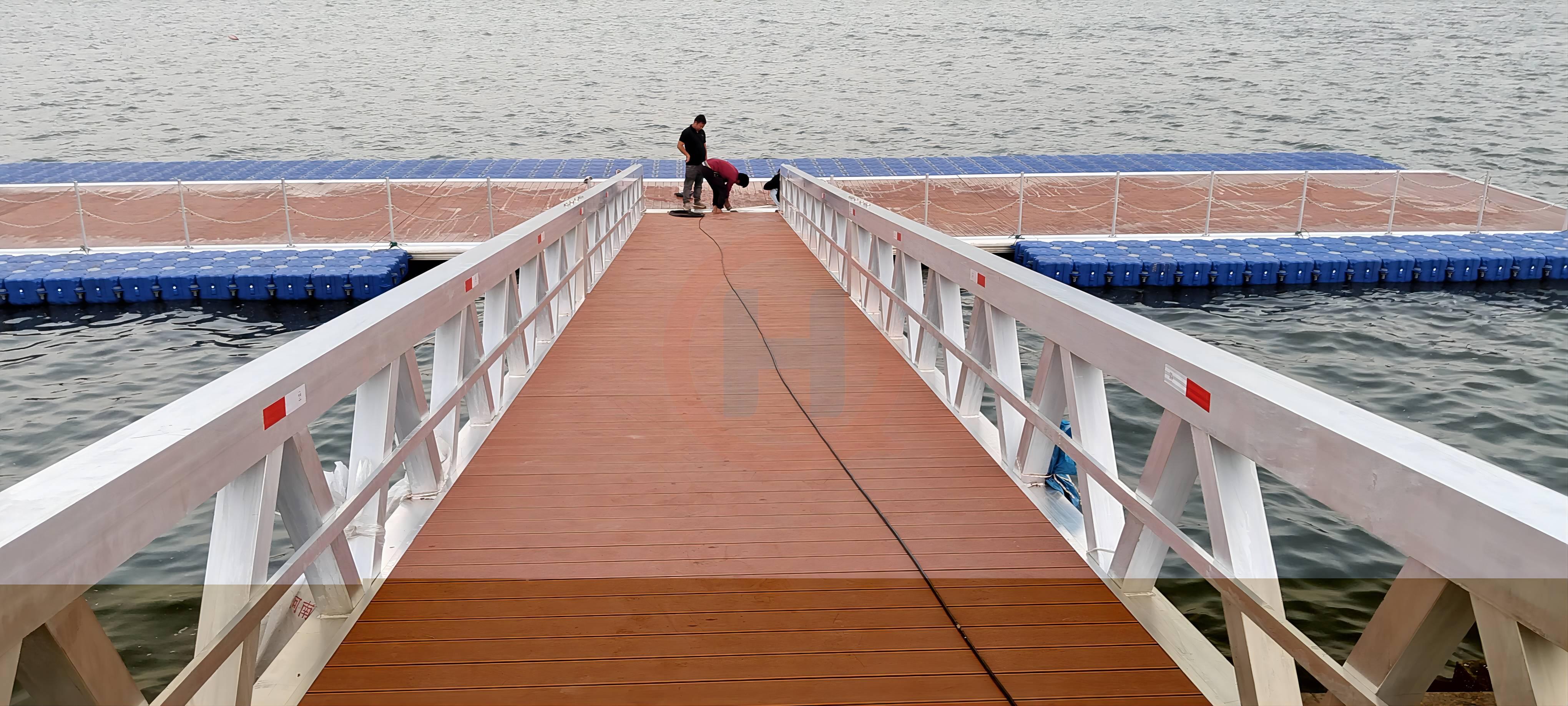

（2）活动引桥设计长为20m，设计宽为2.5m，面积为50m?。

①引桥桁架为铝合金结构，铝合金型号为6061-T6，引桥由两套10m桁架连接组成；

②引桥扶手高度不高于800mm；以便于搬运赛艇；

③焊接前必须干净无杂质，构件厚度≤6mm时采用TIG焊，其余构件均采用MIG焊；

④焊接后应进行表面防腐处理，并按《铝合金建筑型材》GB5270的规定执行;

⑤引桥按规范整体起拱；

（3）铝结构焊接方式应采用MIG焊或TIG焊，焊丝牌号采用AlMg-3(EUR5356)或及SAlSi-1焊丝(EUR4043)。构件厚度≤6mm时采用TIG焊，其余构件焊接均采用MIG焊。

（4）铝材材质必须符合设计要求,要按现国家标准《铝合金结构设计规范》（GB50429-2007）及《铝合金建筑型材》（GB/T 5237）的规定进行机械性能实验和化学分析,经证明符合标准和设计要求后方可使用；

（5）浮动码头骨架材料：除图纸中注明以外，主要材料选用铝合金，牌号为6061-T6；

（6）浮箱采用高密度PE塑料浮箱，内填充15Kg/m3聚苯乙烯泡沫，单个浮箱尺寸分别为1200×1000×320mm、1200×800×450mm、1000×800×320mm，壁厚不得小于5mm，浮箱螺栓连接位厚度不小于15mm，转角厚度不小于6mm。发泡聚苯乙烯的最大吸水率不得大于体积5%，.聚苯乙烯发泡体尺寸容许误差不超过3mm，浮箱体内发泡聚苯乙烯的心材迭层不得多于4层，迭层的发泡聚苯乙烯应以低溶解度胶黏合，施工中不得分离，发泡心上部250 mm范围内不得有水平迭层，不得采用再生聚苯乙烯材料，聚苯乙烯材料发泡直径不得超过10mm；

（7）塑木面板：空心面板150*24mm；

（8）所有铝制结构外表面均需表面氧化处理；

（9）系船柱：折叠式316不锈钢材质；

（10）固定方式：码头采用水下6套铁锚固定，岸上4套锚扣固定；

（11）防护栏杆：采用铝合金结构，表面镀锌喷防锈漆处理，栏杆采用链条连接；

（12）连接螺栓：所有连接用螺栓均为8.8级不锈钢螺栓。

五、施工及施工安全说明

1、施工中应遵守下列规范

（1）《铝合金结构工程施工质量验收规范》(GB50576-2010)

（2）《铝合金结构设计规范》(GB50429-2007)

（3）《铝合金格构结构技术标准》(GB/TJ08-95-2020)

（4）《混凝土结构工程施工质量验收规范》(GB50204-2015)

（5）《建筑地基基础设计规范》(6B50007-2011)

2、施工方案

（1）码头安装流程

浮箱与铝构（栏杆、护舷、系船柱等）在岸上组成浮桥单元→码头单元水上连接→铁锚与码头连接→安装引桥→安装铝盖板→完工

①铁锚安装

采用预应力锚具施工安装法，在被锚具施工安装的岩石内钻凿直径28—75 mm、深度1～Sm筒形的简单施工、简单施工可用风钻或人工打设，然后在简单施工内装药进行爆炸。

②结构的安装，根据施工图设计的要求，根据结构特点、现场情形和施工能力，选择水运供输材料，利用驳船作为施工平台，进行水上拼装；

③安装的主要工艺，如测量校正、焊接、栓钉焊接、螺栓连接的摩擦面加工等，应在施工前进行工艺试验，并制定各项操作工艺；

④安装在施工前，应对构件的外形尺寸、螺栓孔直径及位置、连接件位置及角度、焊缝、栓钉焊、螺栓摩擦面加工质量、构件表面的油漆等进行全面检查，在符合设计文件或有关标准的要求后，方能进行安装工作；

⑤结构安装前应对建筑物的定位轴线进行复查，合格后方能开始安装工作；

⑥结构架吊装的吊点，应经计算确定，应保证吊装过程中结构及构件的强度、刚度和稳定性。当天安装的构件应形成稳定的空间体系；

⑦结构架进入现场后，应立即验收，并设支架保护，全部结构不得外露和风吹雨淋。为保证结构的几何尺寸，宜于吊装前进行整体组装。正式安装前，必须按有关施工安装规范逐一进行验收，并按规定的质量验收表格详细记录，不合格者，严禁起吊；

⑧结构架现场安装时，应确保结构的稳定，并确保结构不会产生永久变形；
