1.工程设计依据

（1）《铝合金人行天桥技术规程》(TCECS 471-2017)；

（2）《铝合金结构设计规范》(GB50429-2007) ；

（3）城市桥梁设计规范(CJJ_11-2011)；

（4）设计桥面荷载3.5KN/m2。

（5）国家、交通部及相关行业现行其他标准及规范。

2.一般建设周期

中小型铝合金桥梁的生产周期为25-30天，安装时间5天。

3.桥台结构需求

固定桥梁两头需要足够承载力混凝土桥台，用于预埋铝合金底座。铝合金桥底高度接近桥台结构高度，桥台高度满足过水，并且排水条件良好，且不易积水。

4.设计使用期限

根据城市桥梁设计规范(CJJ_11-2011)属于小桥，铝合金桥设计使用年限为30年，维护得当情况下可以继续使用。

5. 结构设计计算书

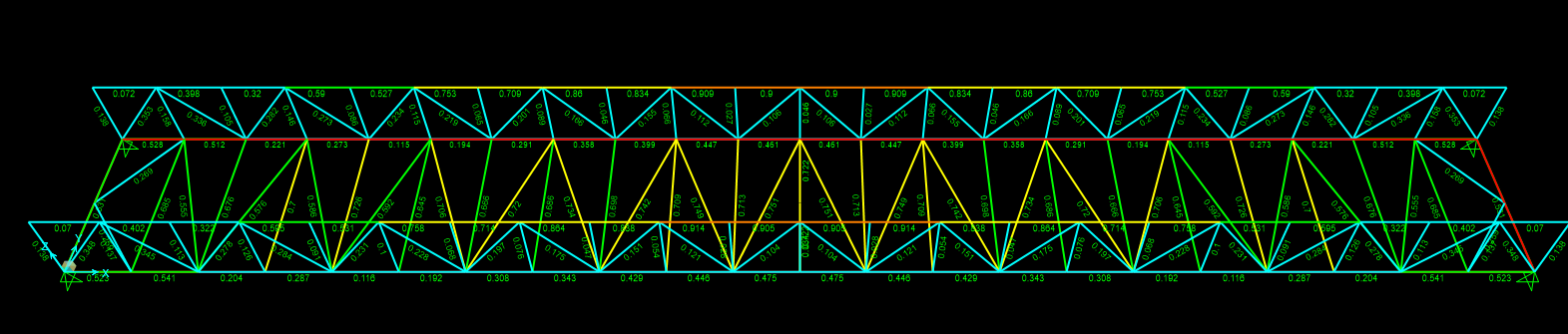

铝合金桥位于广州，人群荷载为3.5kn/m2，桥体为镂空结构，受风力较小，结构计算中只计算桥梁恒重和人群荷载。主要计算过程采用国际通用力学分析软件SAP2000进行分析计算。

条件设置：（1）便桥主要结构均采用焊接。F1截面为150*150*12mm，6061T6铝合金方管。D1截面为100*50*6mm，6061T6铝合金方管。ASEC1截面为桥面板。

（2）根据《铝合金人行天桥技术规程》(TCECS 471-2017)和《铝合金结构设计规范》(GB50429-2007) ，铝合金焊接后焊接接点强度下降，使用表4.3.4的值作为铝合金强度值抗拉、抗弯、抗压100N/mm2,抗剪60N/mm2，新建下图材料（6061-T6焊接）。

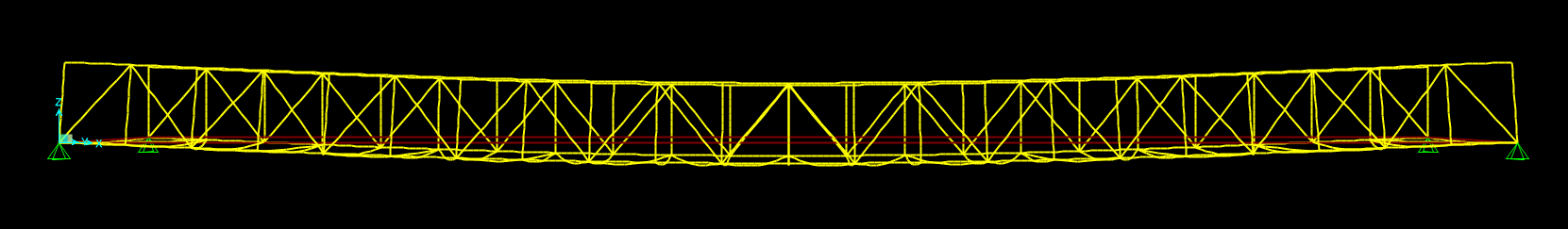

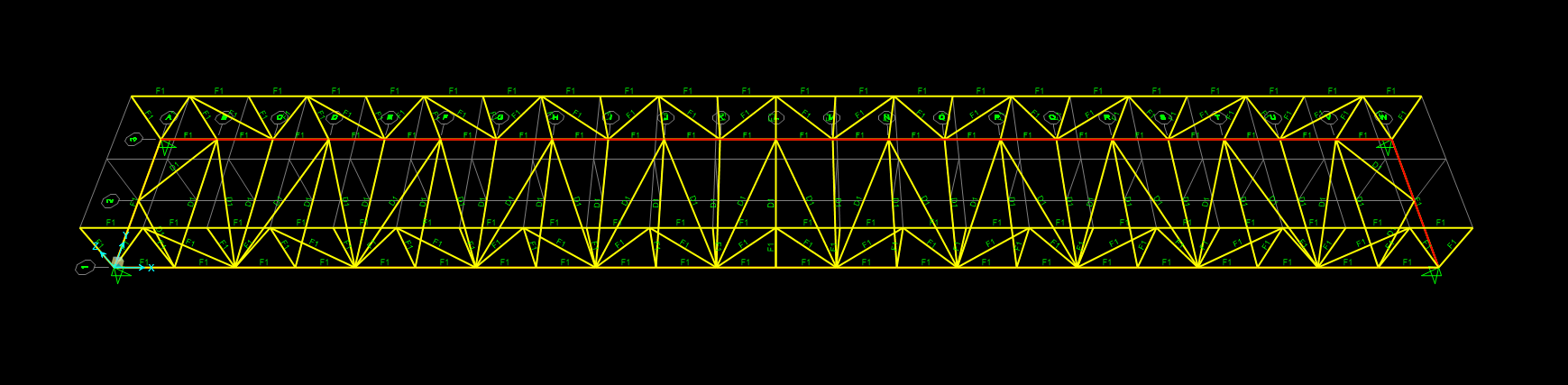

（3）接下来简化建模，四脚铰接，单位使用KN.M.C，如下图所示。根据图纸以方管中心线建模，确定长宽尺寸，23.6x2.85M，高度1.3M。实际行人通道宽度2.4M，桥面板重量约为370N/m2。模型中加载：（3.5+0.37）*2.4/2.85=3.26KN/m2。
